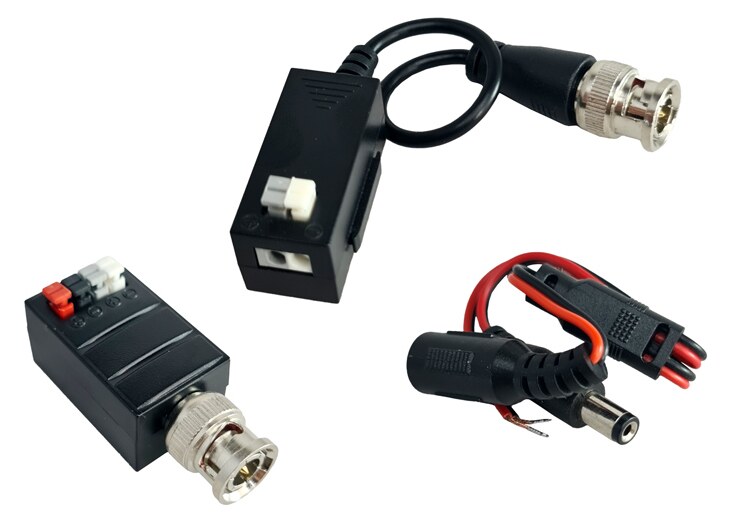

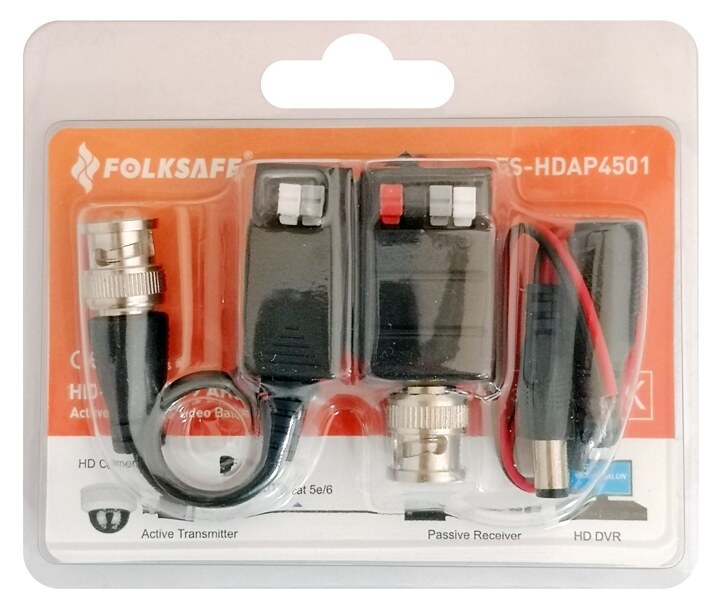

FOLKSAFE Video Balun FS-HDAP4501 για CCTV, active transmitter/passive receiver

FOLKSAFE Video Balun FS-HDAP4501 για CCTV, active transmitter/passive receiver

Αυτό το Video Balun της FOLKSAFE επιτρέπει την μεταφορά εικόνας από μια κάμερα σε ένα καταγραφικό μέσω ενός καλωδίου UTP Cat 5e/6. Υποστηρίζει σύνδεση με τροφοδοτικό για την τροφοδοσία της κάμερας.

Σημεία ενδιαφέροντος προϊόντος μετάδοση σήματος σε πραγματικό χρόνο μέσω UTP Cat 5e/6 καλωδίου συμβατό με HD-TVI/CVI/AHD/CVBS αναλογικές κάμερες υποστήριξη σύνδεσης με τροφοδοτικό

HD-CVI 3MP: –

HD-CVI 5MP: –

• FOLKSAFE Video Balun FS-HDAP4501 για CCTV, active transmitter/passive receiver
• Τεχνικά χαρακτηριστικά
• Transmission distance Active TX + Passive RX
• HD-TVI 720p: 320m
• HD-TVI 1080p: 320m
• HD-TVI 3MP: 300m
• HD-TVI 4MP: 300m
• HD-TVI 5MP: 300m
• HD-TVI 4K: 220m
• HD-CVI 720p: 450m
• HD-CVI 1080p: 360m
• HD-CVI 4MP: 280m
• HD-CVI 4K: 250m
• AHD 720p: 500m
• AHD 1080p: 360m
• AHD 3MP: 300m
• AHD 4MP: 250m
• AHD 5MP: 250m
• AHD 4K: 220m
• Transmission distance Active TX + Active RX
• HD-TVI 720p: 320m
• HD-TVI 1080p: 320m
• HD-CVI 720p: 450m
• HD-CVI 1080p: 360m
• AHD 720p: 500m
• AHD 1080p: 360m
• Video
• Video Format: HD-TVI, CVI, AHD and CVBS
• Operating Frequency: Signal bandwidth:205MHz(-3db)
• Impedance: BNC side 75Ω unbalanced, UTP side 100Ω balanced
• Wire Type
• Network Wiring: One Unshielded Twisted Pair (for each video signal) 24-16 AWG (0.5-1.31mm)
• Category Type: UTP cat 5e/6
• Impedance: 100 +/- 20 ohms
• DC Loop Resistance: 30.5 ohms per 1,000ft (10 ohms per 100m)
• Mutual capacitance: 18 pF/ft max (59 pF/m max)
• Power
• Adaptive Voltage Arrange: 12VDC power adapter
• Video Output: Push-pin terminal connection for UTP cat 5e/6
• Protection
• Antistatic: Yes
• Video Input: 1KV (differential mode),2KV (common mode), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
• Video Output: 2KV (common mode), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
