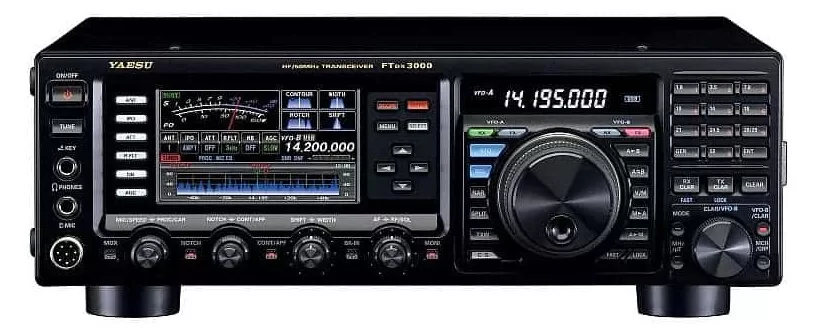

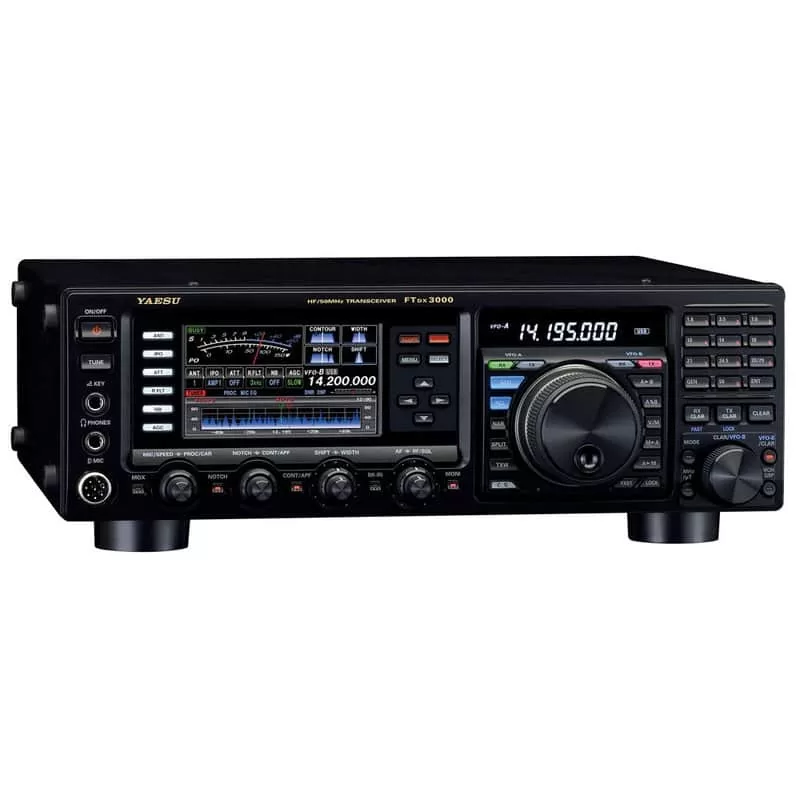

YAESU FT-DX3000D Ασύρματος πομποδέκτης HF/50Mhz FTDX3000

Εγγύηση επίσημης Yaesu Αντιπροσωπείας 3 έτη

Ο πομποδέκτης FT DX 3000D είναι το νεότερο μέλος της οικογένειας YAESU FT DX. Έχει «κληρονομήσει» τις σημαντικές καινοτομίες σχεδιασμού των πομποδεκτών FT DX 9000 και FT DX 5000 οι οποίες έχουν αποσπάσει τις καλύτερες κριτικές παγκόσμια από εκείνους που αναζητούν το απόλυτα κορυφαίο στον εξοπλισμό ραδιοερασιτεχνικών επικοινωνιών βραχέων κυμάτων. Με όλες τις εξελιγμένες λειτουργίες του και τις κορυφαίες επιδόσεις του, το FT DX 3000D είναι ένας υπέροχος πομποδέκτης για το σταθμό βάσης ή για μια DXpedition, σε πραγματικά προσιτή τιμή.

• TX Frequency Coverage: 160 – 6 meters
• RX Frequency Coverage: 30 kHz – 56 MHz
• Operating Modes: USB, LSB, CW, AM, FM
• Digital Noise Reduction
• Wide 4.3 inch (dia.) color TFT display
• Power Output: 5 to 100 watts HF – 6m
• IF DSP
• Built-in Electronic Keyer
• Built-in Antenna Tuner
• High Speed Spectrum Scope with Waterfall Display

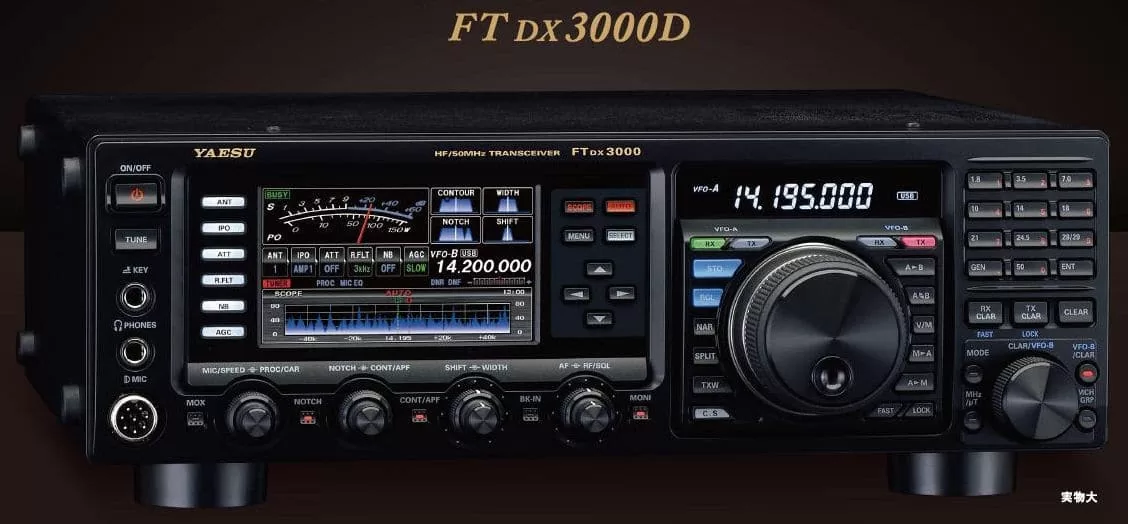

YAESU FT-DX3000D:

Ο πομποδέκτης FT DX 3000D είναι το νεότερο μέλος της οικογένειας YAESU FT DX. Έχει «κληρονομήσει» τις σημαντικές καινοτομίες σχεδιασμού των πομποδεκτών FT DX 9000 και FT DX 5000 οι οποίες έχουν αποσπάσει τις καλύτερες κριτικές παγκόσμια από εκείνους που αναζητούν το απόλυτα κορυφαίο στον εξοπλισμό ραδιοερασιτεχνικών επικοινωνιών βραχέων κυμάτων. Ο πομποδέκτης FT DX 3000D διαθέτει εξαιρετικά χαρακτηριστικά απόκρισης του δέκτη σε πολυάριθμα ισχυρά σήματα, τα ίδια χαρακτηριστικά τα οποία έφεραν στην κορυφή της κατάταξης το φημισμένο FT DX 5000. Χρησιμοποιώντας τη μέθοδο μέτρησης της δυναμικής περιοχής μέσω δυο τόνων με απόσταση 10 kHz, οι επιδόσεις του FT DX 3000 είναι 108.5 dB, IP3 37 dBm. Με απόσταση ίση με μόνο 2 kHz μεταξύ μεταξύ του επιθυμητού σήματος και ενός ανεπιθύμητου σήματος, η δυναμική περιοχή είναι 106 dB και το IP3 33 dBm.

Με όλες τις εξελιγμένες λειτουργίες του και τις κορυφαίες επιδόσεις του, το FT DX 3000D είναι ένας υπέροχος πομποδέκτης για το σταθμό βάσης ή για μια DXpedition, σε πραγματικά προσιτή τιμή.

Κάλυψη από τα 160 έως τα 6 μέτρα – SSB/CW/FM/AM/Digital

Οι μικρές του διαστάσεις (πλάτος 36.5 cm, ύψος 11.5 cm και βάθος 31.2 cm) και βάρος (μόνο 9.97 kg) κάνουν το FT DX 3000D έναν συμπαγή πομποδέκτη που είναι έτοιμος να προσφέρει εξαιρετικές επιδόσεις σε όλες τις ραδιοερασιτεχνικές μπάντες από τα 160 έως και τα 6 μέτρα.

• Λήψη γενικής κάλυψης από τα 30 kHz έως τα 56 MHz
• Περιλαμβάνονται οι διαμορφώσεις FM & AM – Wide και Narrow

Περιλαμβάνεται κωδικοποίηση / αποκωδικοποίηση RTTY/PSK31

Υπάρχουν οι κατάλληλες υποδοχές για εύκολη λειτουργία σε ψηφιακά modes, όπως RTTY, SSTV, PSK31, JT και άλλα.

Ισχύς εξόδου 100 Watts με αξιοπιστία

Ο τελικός ενισχυτής εκπομπής παράγει ένα ποιοτικό σήμα ισχύος 100 watt (λιγότερο σε κάποιες διαμορφώσεις όπως ΑΜ). Μια μεγάλη ψύκτρα συνδυάζεται με το σασί χυτού αλουμινίου για την αποδοτική αποβολή της θερμότητας. Ένας ανεμιστήρας ψύξης που βρίσκεται δίπλα από τον ενισχυτή εξόδου και τα κατωπερατά φίλτρα εξόδου απομακρύνει τη θερμότητα από μέσα από το περίβλημα του πομποδέκτη. Αυτός ο μεγάλος ανεμιστήρας είναι μηχανικά απομονωμένος από το σασί, ώστε να μειώνεται η δόνηση και ο θόρυβος. Η ταχύτητα του ανεμιστήρα είναι συνεχώς ελεγχόμενη από τη θερμοκρασία του ενισχυτή εξόδου (ο ανεμιστήρας αρχίζει να λειτουργεί στους 40 βαθμούς Κελσίου).

Περιλαμβάνεται ο προσαρμογέας κεραίας (Antenna Tuner)

Περιλαμβάνεται ο προσαρμογέας κεραίας ταχείας λειτουργίας. Ο προσαρμογέας χρησιμοποιεί μεταγωγή πηνίων και πυκνωτών. Διαθέτει μεγάλη μνήμη 100 συχνοτήτων, όπου αποθηκεύονται αυτόματα τα δεδομένα προσαρμογής για κάθε κεραία και συχνότητα, ώστε να μειώνεται σημαντικά ο χρόνος συντονισμού όταν αλλάζουμε τη συχνότητα του πομποδέκτη.

Η φημισμένη άντυγα συντονισμού της Yaesu

Η φανταστική αίσθηση κατά το συντονισμό, που δίνει στον πομποδέκτη FT DX 3000D η άντυγα της Yaesu με βαρύ ζυγοσταθμισμένο πυρήνα από μπρούτζο, μπορεί να ρυθμιστεί σύμφωνα με τις ιδιαίτερες προτιμήσεις του χειριστή.

Έξοδος ενδιάμεσης συχνότητας (IF Output)

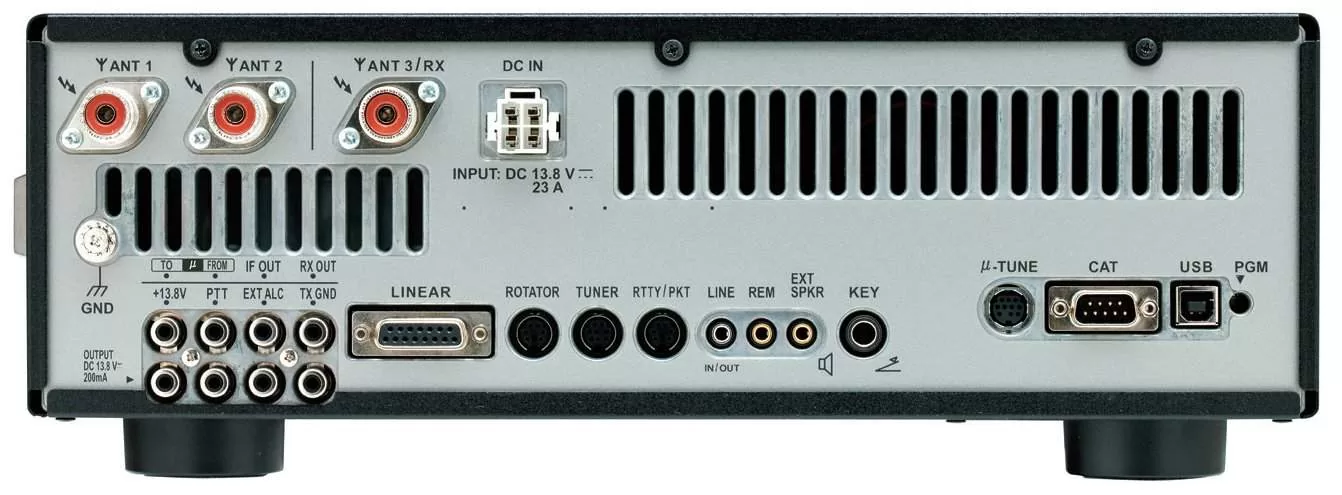

Το σήμα ευρείας ζώνης της πρώτης ενδιάμεσης συχνότητας στα 9MHz είναι διαθέσιμο στο πίσω πάνελ του πομποδέκτη για χρήση με εξωτερικούς αναλυτές φάσματος, το πρόγραμμα CW Skimmer, κ.λπ.

Θύρα USB

Περιλαμβάνεται θύρα USB για ενημερώσεις του λειτουργικού συστήματος του πομποδέκτη (firmware). Αυτή η είσοδος διευκολύνει επίσης τις λειτουργίες CAT, USB AUDIO IN / OUT και USB TX Control (PTT, KEY και FSK).

Απομακρυσμένος έλεγχος

Είναι δυνατός ο έλεγχος από απόσταση (μέσω CAT) χρησιμοποιώντας τη θύρα USB ή τη σειριακή θύρα. Έτσι έχετε τη δυνατότητα να τηλεχειρίζεστε τον πομποδέκτη FT DX 3000D από μια απομακρυσμένη θέση!

Μεγάλη έγχρωμη οθόνη TFT για αξεπέραστη ευκολία στο χειρισμό

Ο πομποδέκτης FT DX 3000D διαθέτει μια οθόνη TFT LCD μεγάλης γωνίας παρατήρησης και αντίθεσης, η οποία προσφέρει μια πολύ βολική εποπτεία των λειτουργιών του πομποδέκτη και μεγάλη ευχρηστία. Επιτρέπει την άνετη ανάγνωση από διάφορες γωνίες. Η οθόνη TFT προσθέτει σημαντικά πλεονεκτήματα ευχρηστίας και άνεσης στα ήδη εξελιγμένης εργονομίας χειριστήρια ελέγχου του πομποδέκτη.

• Ένα διάγραμμα τύπου δομικών τμημάτων παρουσιάζει τις επιλογές διαδρομής του σήματος στα διάφορα στάδια του δέκτη.
• Υπάρχει δυνατότητα επιλογής οργάνου ενδείξεων αναλογικού τύπου (με βελόνα) ή τύπου «μπάρας».
• Ξεχωριστή, ανεξάρτητη οθόνη ένδειξης συχνότητας.
• Αναλυτής φάσματος μεγάλης ταχύτητας.
• Εύρος ζώνης συχνοτήτων του αναλυτή φάσματος: 20kHz, 50kHz, 100kHz, 200kHz, 500kHz, ή 1MHz.
• Εμφανίζονται ενδείκτες συχνότητας TX και RX (markers) κατά τη διάρκεια λειτουργίας σε «split».
• Ένδειξη επιπέδων σήματος. Οι ονομασίες και η ρύθμιση επιπέδου σήματος των πιο κάτω λειτουργιών παρουσιάζονται στην κύρια οθόνη TFT όταν περιστρέφεται ένα κουμπί ελέγχου μιας από αυτές: Clarifier, Microphone Gain, Speech Processor, SHIFT, WIDTH, KEYER SPEED και CONTOUR.
• Παλμογράφος ακουστικών συχνοτήτων (AF) με λειτουργία FFT
  Είναι ενσωματωμένος ένας παλμογράφος ακουστικής συχνότητας με λειτουργία FFT (Fast Fourier Transform), που είχε πρωτοπαρουσιαστεί στη σειρά FT DX 9000. Με αυτό τον παλμογράφο μπορούν να παρατηρηθούν οπτικά τα χαρακτηριστικά ακουστικών σημάτων του δέκτη, η επίδραση που έχουν οι ρυθμίσεις του φίλτρου ενδιάμεσης συχνότητας του δέκτη και η χρήση των λειτουργιών εναντίον του QRM. Είναι επίσης δυνατό να παρατηρηθούν τα χαρακτηριστικά του δικού σας ηχητικού σήματος της εκπομπής, χρησιμοποιώντας τη λειτουργία Monitor. Αυτό είναι πολύ αποτελεσματικό για την εύκολη ρύθμιση του παραμετρικού ισοσταθμιστή για τα ιδιαίτερα χαρακτηριστικά της φωνής σας και του μικροφώνου σας.
• Η μνήμη του αναλυτή φάσματος
  Η οθόνη του αναλυτή φάσματος (spectrum scope) μπορεί να αποθηκευτεί ή να ανακληθεί με μια κίνηση. Ταυτόχρονα, στη μνήμη καταγράφονται οι πληροφορίες ώρας, ώστε αργότερα μπορείτε να κάνετε συγκρίσεις δραστηριότητας στις μπάντες, ανάλογα με την εποχή και την ώρα.
• Τα πλήκτρα Cursor
  Έξι πλήκτρα τα οποία χρησιμοποιούνται συχνά στην κανονική λειτουργία βρίσκονται στα αριστερά της οθόνης TFT. Οι άλλες λειτουργίες μπορούν να ενεργοποιηθούν πιέζοντας το πλήκτρο «SCOPE» το οποίο αλλάζει την οθόνη από τις ενδείξεις του αναλυτή φάσματος («Spectrum Scope screen») στις ενδείξεις πλήκτρων λειτουργιών («Function Key Display screen»). Ακόμα και αν απενεργοποιηθεί ο πομποδέκτης, το πλήκτρο λειτουργίας που χρησιμοποιήθηκε τελευταίο αποθηκεύεται στη μνήμη και επισημαίνεται κατάλληλα στην οθόνη.

Στάδια εισόδου δέκτη με κορυφαίες επιδόσεις

Τα στάδια εισόδου του δέκτη (RF Front End) είναι ένα από τα πιο σημαντικά στοιχεία του δέκτη, επειδή καθορίζουν τις τελικές επιδόσεις του δέκτη βραχέων. Η ομάδα μηχανικών της Yaesu ενσωμάτωσε τις προηγμένες γνώσεις της για τα κυκλώματα ραδιοσυχνότητας στο σχεδιασμό των σταδίων εισόδου του δέκτη του FT DX 3000D.

• Χρησιμοποιούνται 15 ξεχωριστά ζωνοπερατά φίλτρα (BPF) για την προστασία των σταδίων εισόδου του δέκτη από ισχυρά ανεπιθύμητα σήματα σε γειτονικές μπάντες.
• Ως ενισχυτής ραδιοσυχνότητας χρησιμοποιείται το εξειδικευμένο διπολικό transistor τύπου 2SC3357. Αυτό το transistor διαθέτει χαμηλό δείκτη θορύβου και προσφέρει ανώτερες επιδόσεις παραμόρφωσης ενδοδιαμόρφωσης.
• Η απολαβή κάθε μεμονωμένου σταδίου διατηρείται χαμηλότερη και επιλέγεται το καλύτερο σημείο λειτουργίας, όπου εμφανίζεται ο μικρότερος δυνατός δείκτης θορύβου.
• Ένας ειδικά σχεδιασμένος μετασχηματιστής ευρείας ζώνης συχνοτήτων χρησιμοποιείται στην είσοδο και την έξοδο του προενισχυτή RF. Αυτή η διάταξη κάνει καλύτερες τις επιδόσεις του σταδίου και παρέχει εξαιρετική λειτουργία με την παρουσία πολλών σημάτων στην είσοδο του δέκτη.

Δέκτης με μετατροπή σε κατώτερη ενδιάμεση συχνότητα και πανίσχυρα κρυσταλλικά φίλτρα πρώτου μίκτη (roofing filters) με μικρό εύρος ζώνης διέλευσης

Το πανίσχυρο κρυσταλλικό φίλτρο μικρού εύρους ζώνης συχνοτήτων βελτιώνει ακόμα περισσότερο τις επιδόσεις του δέκτη με παρουσία πολλών ισχυρών σημάτων στην είσοδό του. Η αρχιτεκτονική «Down Conversion» του δέκτη του FT DX 3000D είναι παρόμοια με εκείνη του FT DX 5000. Η πρώτη ενδιάμεση συχνότητα είναι 9 MHz. Αυτή επιτρέπει τη χρήση κρυσταλλικών φίλτρων roofing μικρού εύρους ζώνης (300 Hz, 600 Hz ή 3 kHz) με μεγάλη κλίση καμπύλης απόκρισης (sharp shape factor), τα οποία έχουν ως αποτέλεσμα κορυφαίες επιδόσεις του δέκτη παρουσία πολλών ισχυρών ανεπιθύμητων σημάτων κοντά στο επιθυμητό ασθενές σήμα.

• Το φίλτρο roofing 3 kHz βελτιώνει σημαντικά τη λήψη σημάτων SSB όταν υπάρχουν ισχυρά κοντινά σήματα.
• Τα φίλτρα roofing 300 Hz* και 600 Hz παρέχουν το καλύτερο δυνατό περιβάλλον λήψης σημάτων CW όταν τα παρακείμενα σήματα μπορούν να επηρεάσουν τη λήψη του επιθυμητού σήματος.
  *Σημείωση: Το φίλτρο roofing 300 Hz είναι προαιρετικό.

Αποτελεσματική απόρριψη QRM και QRN

Η αποτελεσματική απόρριψη QRM επιτυγχάνεται μέσω του ψηφιακού επεξεργαστή σήματος ενδιάμεσης συχνότητας (IF DSP) του πομποδέκτη FT DX 3000D. Ο ψηφιακός επεξεργαστής σήματος 32-bit μεγάλης ταχύτητας TMS320C6727B (maximum 2800 MIPS/ 2100 MFLOPS) της Texas Instruments χρησιμοποιείται στο τμήμα ενδιάμεσης συχνότητας του FT DX 3000D. Ο επεξεργαστής λειτουργεί με χρονισμό μεγάλης ταχύτητας 300 MHz.

• Οι αποδεδειγμένης αποτελεσματικότητας λειτουργίες IF WIDTH και IF SHIFT παρέχουν εξαιρετικές επιδόσεις απόρριψης παρεμβολών (QRM).

IF SHIFT

Με το κανονικό εύρος ζώνης συχνοτήτων διέλευσης, η περιοχή της ζώνης διέλευσης μπορεί να μετακινηθεί ώστε τα ανεπιθύμητα σήματα να βρεθούν έξω από αυτήν.

• Λειτουργία ρύθμισης εύρους ζώνης ενδιάμεσης συχνότητας (IF WIDTH)
  Ρυθμίζοντας το εύρος ζώνης συχνοτήτων διέλευσης, τα ανεπιθύμητα σήματα μπορούν να αποκοπούν και από τις δυο πλευρές της ζώνης διέλευσης, χωρίς να αλλάξει η θέση της στο φάσμα. Η λειτουργία IF width μπορεί να κάνει το εύρος ζώνης συχνοτήτων διέλευσης μικρότερο με μια κίνηση. Αυτή η λειτουργία είναι αποτελεσματική στις συνθήκες στα pile-up ή στα contest, όταν τα ανεπιθύμητα σήματα βρίσκονται ακριβώς πάνω και κάτω από το επιθυμητό σήμα. Όταν το κουμπί IF Width είναι στο κέντρο, το εύρος ζώνης συχνοτήτων διέλευσης είναι 2.4 kHz στο SSB και CW. Όταν επιλέξουμε «NAR» η ελάχιστη ζώνη διέλευσης γίνεται 50 Hz (200 Hz στο SSB), κάνοντας δυνατή την ελαχιστοποίηση του QRM μέσω αυτών των φίλτρων. Όταν το κουμπί IF Width περιστρέφεται δεξιόστροφα από το κέντρο, το εύρος ζώνης συχνοτήτων διέλευσης μπορεί να φθάσει μέχρι τα 4000 Hz. Έτσι μπορεί να ρυθμιστεί η λήψη για πολύ ευχάριστη ακρόαση σε τοπικά QSO.
• Λειτουργία CONTOUR
  Η λειτουργία CONTOUR ρυθμίζει με ιδανικό τρόπο τα χαρακτηριστικά του λαμβανόμενου ακουστικού σήματος, χωρίς να μεταβάλλει το εύρος ζώνης συχνοτήτων διέλευσης. Η λειτουργία CONTOUR μεταβάλλει την περιβάλλουσα της ζώνης διέλευσης του φίλτρου IF DSP και έτσι μπορούν να μεταβληθούν εν μέρει τα χαρακτηριστικά του σήματος. Η λειτουργία CONTOUR, που είναι διαφορετική από τις λειτουργίες IF SHIFT και IF WIDTH, μπορεί να ενισχύσει ή να εξασθενήσει το επιθυμητό σήμα κατά εντοπισμένο και συνεχή τρόπο μέσα σε όλη τη ζώνη διέλευσης. Αυτή η λειτουργία είναι ιδιαίτερα αποτελεσματική όταν το ανεπιθύμητο σήμα είναι κοντά στην κεντρική συχνότητα.
• Ψηφιακή μείωση θορύβου (Digital Noise Reduction, DNR) μέσω του DSP
  Το κύκλωμα ψηφιακής μείωσης του θορύβου παρέχει 15 ξεχωριστές παραμέτρους. Οι σταθερές του κυκλώματος μείωσης μπορούν να ρυθμιστούν στο καλύτερο δυνατό σημείο επιλέγοντας διαδοχικά τις παραμέτρους 15 βημάτων και ακούγοντας το αποτέλεσμα μείωσης του θορύβου σε πραγματικό χρόνο. Οι συνιστώσες του επιθυμητού σήματος ενισχύονται ενώ οι συνιστώσες τυχαίου θορύβου απορρίπτονται.
• Λειτουργία IF NOTCH
  Αυτό το κύκλωμα με υψηλό συντελεστή Q έχει χαρακτηριστικά απότομης εξασθένησης με βάθος 70 dB ή και περισσότερο. Έτσι επιτυγχάνεται η αποτελεσματική απόρριψη ενός ισχυρού φέροντος κύματος. Τα χαρακτηριστικά απόρριψης μπορούν να γίνουν μεγάλου ή μικρού εύρους ζώνης, και το βάθος εξασθένησης μπορεί να ρυθμιστεί από το μενού ρυθμίσεων. Τα σήματα παρεμβολών μπορούν να εξασθενηθούν, ώστε να μην υποβιβάζουν τη λήψη του επιθυμητού σήματος.
• Ψηφιακό φίλτρο Notch (DNF) (AUTO NOTCH)
  Το ψηφιακό φίλτρο notch (DNF) παρακολουθεί και απορρίπτει αυτόματα τα σήματα φέροντος των παρεμβολών, ακόμα κι αν υπάρχουν περισσότερα από ένα, και ακόμα και όταν η συχνότητά τους μεταβάλλεται με το χρόνο, προσφέροντας σημαντική βελτίωση της λήψης.
• Φίλτρο ενίσχυσης ζώνης συχνοτήτων για το CW (APF, Audio Peak Filter)
  Στο CW , το φίλτρο APF ενισχύει επιλεκτικά την ακουστική συχνότητα του τόνου CW, βελτιώνοντας το λόγο σήματος προς θόρυβο και αυξάνοντας την καταληπτότητα των σημάτων CW. Η συχνότητα του τόνου που θα ενισχυθεί μπορεί να επιλεγεί με μεγάλη ακρίβεια.

Πολύ χαμηλό Noise Floor – Εκπληκτικός λόγος σήματος προς θόρυβο!
