Diamond SX-400 Γέφυρα Στασίμων, Βατόμετρο 140-525 MHz, Κονέκτορες PL

Diamond® Antenna SX-400: Γέφυρα Στασίμων και Βατόμετρο 140-525 MHz με κονέκτορες PL

Η Diamond® Antenna SX-400 είναι αναλογική γέφυρα στασίμων και βατόμετρο RF για VHF και UHF, με συνεχή κάλυψη από 140 έως 525 MHz και σύνθετη αντίσταση 50Ω. Μετρά εκπεμπόμενη και επιστρεφόμενη ισχύ, SWR και PEP σε τρεις κλίμακες 5W, 20W και 200W. Η έκδοση αυτή φέρει κονέκτορες PL (SO-239).

Τα δυνατά σημεία με μια ματιά

• ✅ Συνεχής κάλυψη 140 έως 525 MHz, ένα όργανο για 2 μέτρα και 70 εκατοστά.
• ✅ Τρεις κλίμακες ισχύος 5W, 20W και 200W, σωστή ανάλυση ανάγνωσης σε φορητό και σε τελικό ενισχυτή.
• ✅ Μέτρηση εκπεμπόμενης και επιστρεφόμενης ισχύος, SWR και PEP από ένα μόνο όργανο.
• ✅ Απώλειες παρεμβολής κάτω από 0.1dB στα 140 έως 250 MHz, μπορεί να μείνει μόνιμα στη γραμμή.

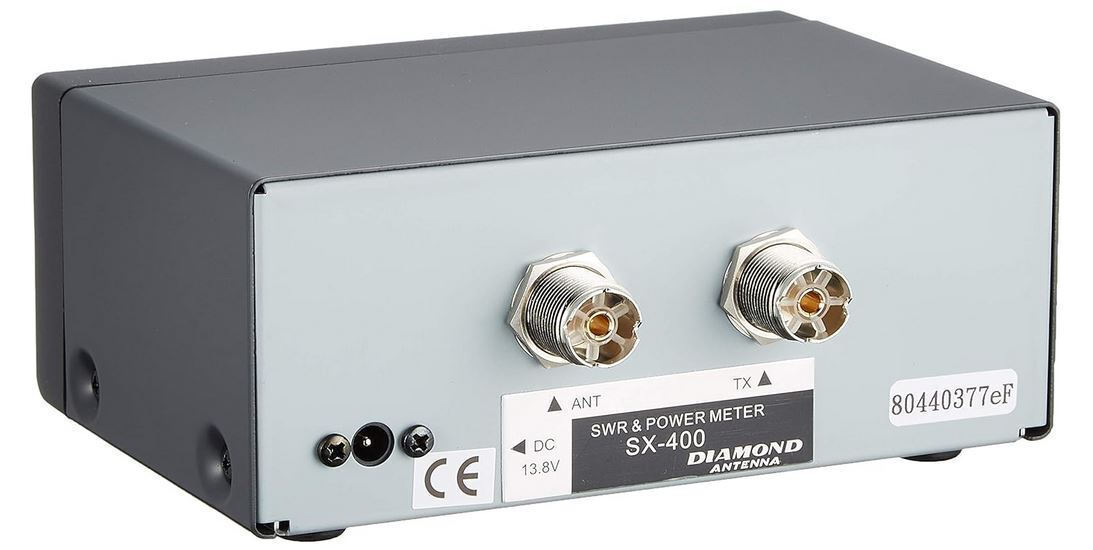

• ✅ Κονέκτορες PL (SO-239), συνδέεται απευθείας με καλώδια RG-58 και RG-213.
• ✅ Φωτιζόμενο όργανο με εξωτερική τροφοδοσία 13.8V DC, ευανάγνωστο σε χαμηλό φωτισμό.
• ✅ Ελάχιστη ισχύς 4W για μέτρηση στασίμων, δουλεύει και με φορητούς πομποδέκτες.
• ✅ Συμπαγές σώμα 155 x 63 x 103 mm και βάρος 540 γραμμαρίων, χωράει σε βάση και σε αυτοκίνητο.

Μέτρηση ισχύος και στασίμων σε τρεις κλίμακες

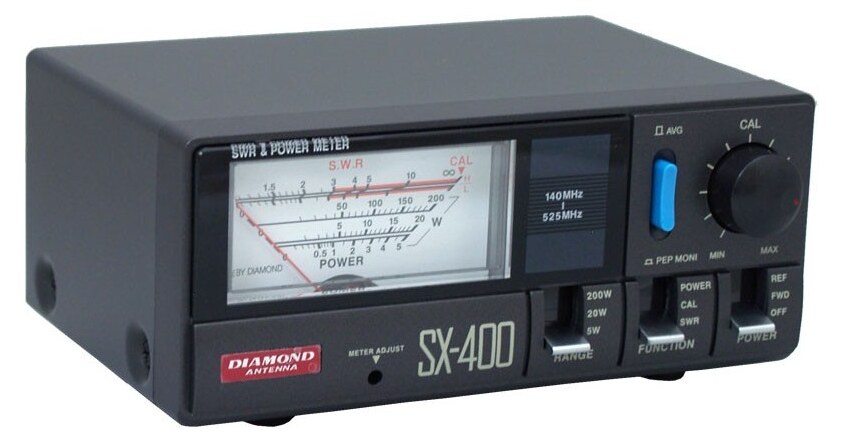

Ο διακόπτης κλίμακας της SX-400 επιλέγει πλήρη διαδρομή 5W, 20W ή 200W, ώστε να διαβάζετε με σωστή ανάλυση τόσο ένα φορητό των 5W όσο και ένα μηχάνημα βάσης των 50W. Η ακρίβεια στην πλήρη διαδρομή είναι ±10% στην κλίμακα των 5W και ±5% στις κλίμακες των 20W και 200W, με διόρθωση -10% της πλήρους διαδρομής στην περιοχή 220 έως 420 MHz και +10% στα 450 έως 525 MHz. Για τη μέτρηση στασίμων απαιτείται εκπομπή τουλάχιστον 4W, όριο που καλύπτουν οι φορητοί πομποδέκτες στην υψηλή θέση ισχύος. Η ένδειξη γίνεται σε ένα όργανο με διπλή κλίμακα, οπότε η ανάγνωση ισχύος και λόγου στασίμων γίνεται χωρίς εναλλαγή οθονών.

Χαμηλές απώλειες παρεμβολής και μόνιμη εγκατάσταση στη γραμμή

Η γέφυρα στασίμων παρεμβάλλεται μεταξύ πομποδέκτη και κεραίας, οπότε οι εσωτερικές απώλειες είναι κρίσιμο μέγεθος. Η SX-400 παρουσιάζει λιγότερο από 0.1dB απώλειες στην περιοχή 140 έως 250 MHz, λιγότερο από 0.2dB στα 400 έως 470 MHz και λιγότερο από 0.3dB στο άκρο των 525 MHz. Σε πρακτικούς όρους μπορεί να παραμείνει μόνιμα συνδεδεμένη στη γραμμή του σταθμού χωρίς μετρήσιμη απώλεια ισχύος. Η σύνθετη αντίσταση είναι 50Ω και οι κονέκτορες PL (SO-239) επιτρέπουν απευθείας σύνδεση με τα συνηθέστερα βύσματα PL-259 των καλωδίων RG-58 και RG-213, χωρίς αντάπτορες.

Ανάγνωση μέσης ισχύος και PEP με φωτιζόμενο όργανο

Η SX-400 δεν περιορίζεται στη μέση τιμή ισχύος (average power), διαθέτει και λειτουργία PEP monitor για την παρακολούθηση κορυφαίας ισχύος σε SSB. Έτσι αξιολογείται σωστά η πραγματική απόδοση του πομπού σε φωνητική εκπομπή, όπου η μέση ένδειξη υποεκτιμά τις κορυφές. Το όργανο φωτίζεται με εξωτερική τροφοδοσία 13.8V DC, χρήσιμο σε ράφι σταθμού ή σε κονσόλα οχήματος. Το κύκλωμα μέτρησης είναι παθητικό, οπότε η τροφοδοσία αφορά μόνο τον φωτισμό της πλάκας.

Είναι ιδανικό για

• Ρύθμιση και έλεγχο κεραιών VHF και UHF σε βάση και σε αυτοκίνητο
• Ερασιτεχνικούς σταθμούς στα 144 MHz και στα 430 MHz
• Επαγγελματικά δίκτυα PMR και υπηρεσίες στην περιοχή των 400 MHz
• Συνεργεία εγκατάστασης κεραιών και συντήρησης πομποδεκτών
• Έλεγχο καλωδιώσεων και συνδέσμων μετά από εργασίες στην ιστοκεραία

Τεχνικά Χαρακτηριστικά

Περιεχόμενα Συσκευασίας

• Γέφυρα στασίμων και βατόμετρο Diamond® Antenna SX-400 (1 τμχ)
• Καλώδια σύνδεσης PL-PL και τροφοδοτικό για τον φωτισμό δεν περιλαμβάνονται και διατίθενται χωριστά
