Diamond SX200 SWR/Power Meter

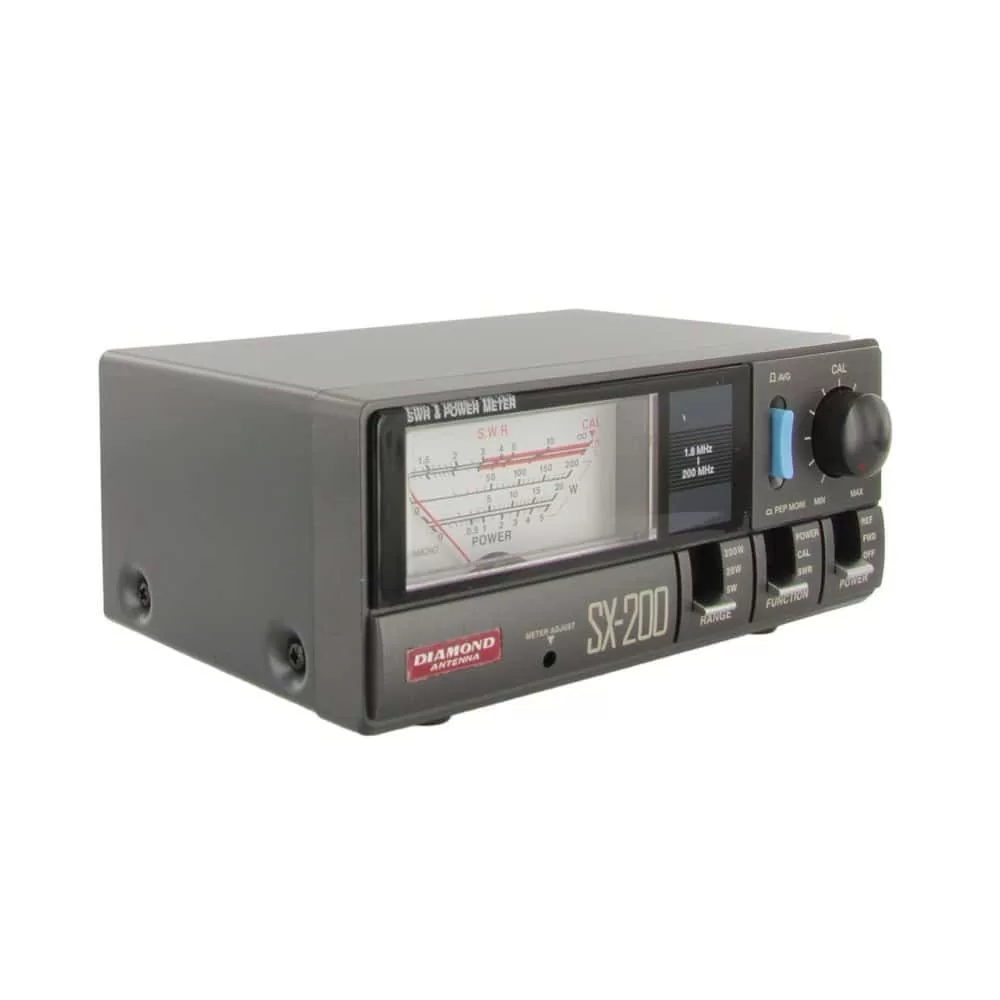

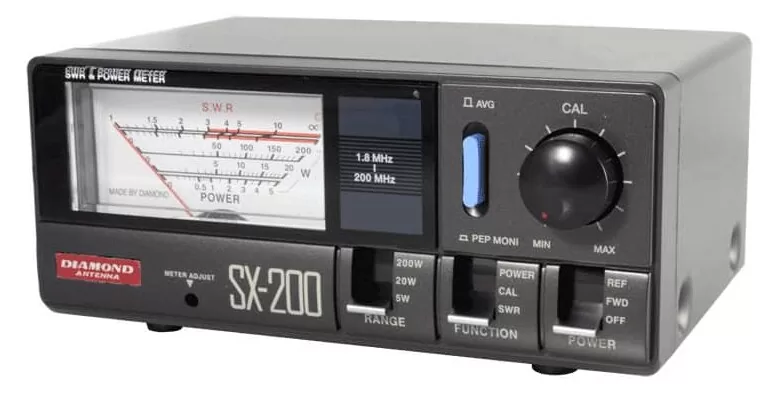

Η SX-200 της Diamond, είναι μία ελαφριά και απλή στη χρήση γέφυρα στασίμων – βατόμετρο, η οποία καλύπτει από 1.8 έως 200MHz. Στην πρόσοψή της διαθέτει φωτιζόμενο όργανο μετρήσεων, στην ευδιάκριτη οθόνη του οποίου μπορούμε να διαβάσουμε μέσες τιμές ισχύος (average power), εκπεμπόμενη ή επιστρεφόμενη ισχύ, SWR (στάσιμα), ενώ έχει τρείς “σκάλες” ισχύος: 5, 20 και 200W.

Τεχνικά χαρακτηριστικά

• Εύρος συχνοτήτων: από 1.8 έως 200MHz.
• Βήματα επιλογής ισχύς εξόδου: διαθέτει 3 θέσεις: 5W, 20W, 200W.
• Ακρίβεια στην full scale: 5W Raqnge +-5%(F.S), 20W Range +-7.5%(F.S), 200W Range +-5%(F.S), (Add +15% of full scale at 160 to 200MHz).
• Ελάχιστη ισχύς στην μέτρηση στασίμων: 1W.
• Εσωτερικές απώλειες: λιγότερες από 0.15dB, λιγότερες από 0.2dB (από 1.8 έως 3.5MHz και από 150 έως 200MHz).
• Μετρήσεις: Forward RF power, Reflected RF power, SWR, PEP monitor.
• Κονέκτορας: PL (SO-239).

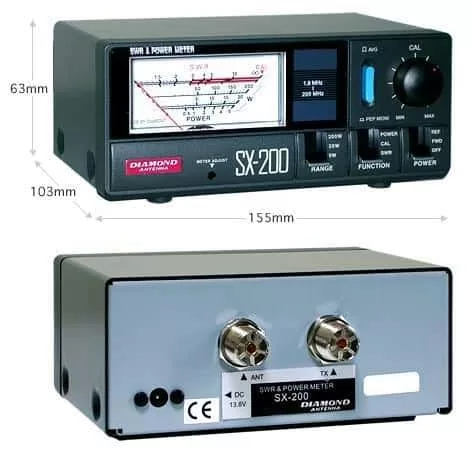

• Διαστάσεις: 155W x 63H x 103D χιλιοστά.
• Βάρος: 540 γραμμάρια.
• Σύνθετη αντίσταση: 50Ω.
