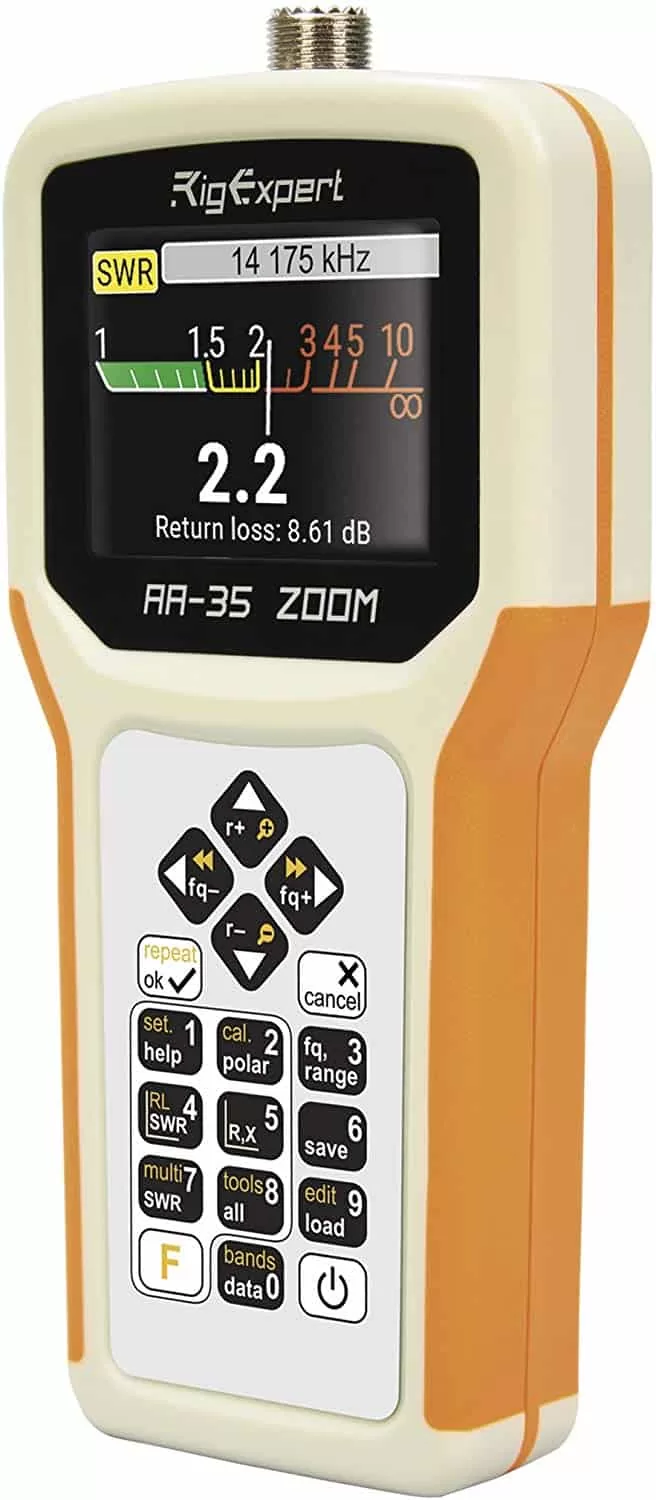

RigExpert AA-35 ZOOM HF Antenna Analyzer (60kHz – 35MHz)

Αναλυτής κεραίας 0.06 – 35 MHz  RigExpert AA-35 ZOOM

Ο AA-35 ZOOM είναι ένας φορητός αναλυτής που έχει σχεδιαστεί για τη μέτρηση του SWR, την απώλεια επιστροφής, την απώλεια καλωδίου καθώς και άλλες παραμέτρους συστημάτων καλωδίων και κεραιών στην περιοχή από 60 kHz έως 35 MHz, με απίστευτη δυνατότητα ZOOM.

Οι παρακάτω εργασίες επιτυγχάνονται εύκολα χρησιμοποιώντας αυτόν τον αναλυτή:

Γρήγορο check out μιας κεραίας.

Ρύθμιση κεραίας σε συντονισμό.

Συγκρίνοντας τα χαρακτηριστικά μιας κεραίας πριν και μετά από συγκεκριμένο συμβάν (βροχή, τυφώνα, κ.λπ.).

Δημιουργία ομοαξονικών κομματιών stubs – μέτρηση των παραμέτρων τους.

Δοκιμή καλωδίων και θέση βλάβης, μέτρηση απώλειας καλωδίου και χαρακτηριστική σύνθετη αντίσταση.

Μέτρηση χωρητικότητας ή επαγωγική αντίσταση φορτίων.

Τεχνικά χαρακτηριστικά.

Frequency range: 0.06 to 35 MHz

Frequency entry: 1 Hz resolution

Measurement for 25, 50, 75 and 100-Ohm systems

SWR measurement range: 1 to 100 in numerical modes,
1 to 10 in chart modes

SWR display: numerical or analog indicator

R and X range: 0…10000, -10000…10000 in numerical modes,
0…1000, -1000…1000 in chart modes

Display modes:
–    SWR at single frequency
–    SWR, return loss, R, X, Z, L, C and phase angle at single frequency

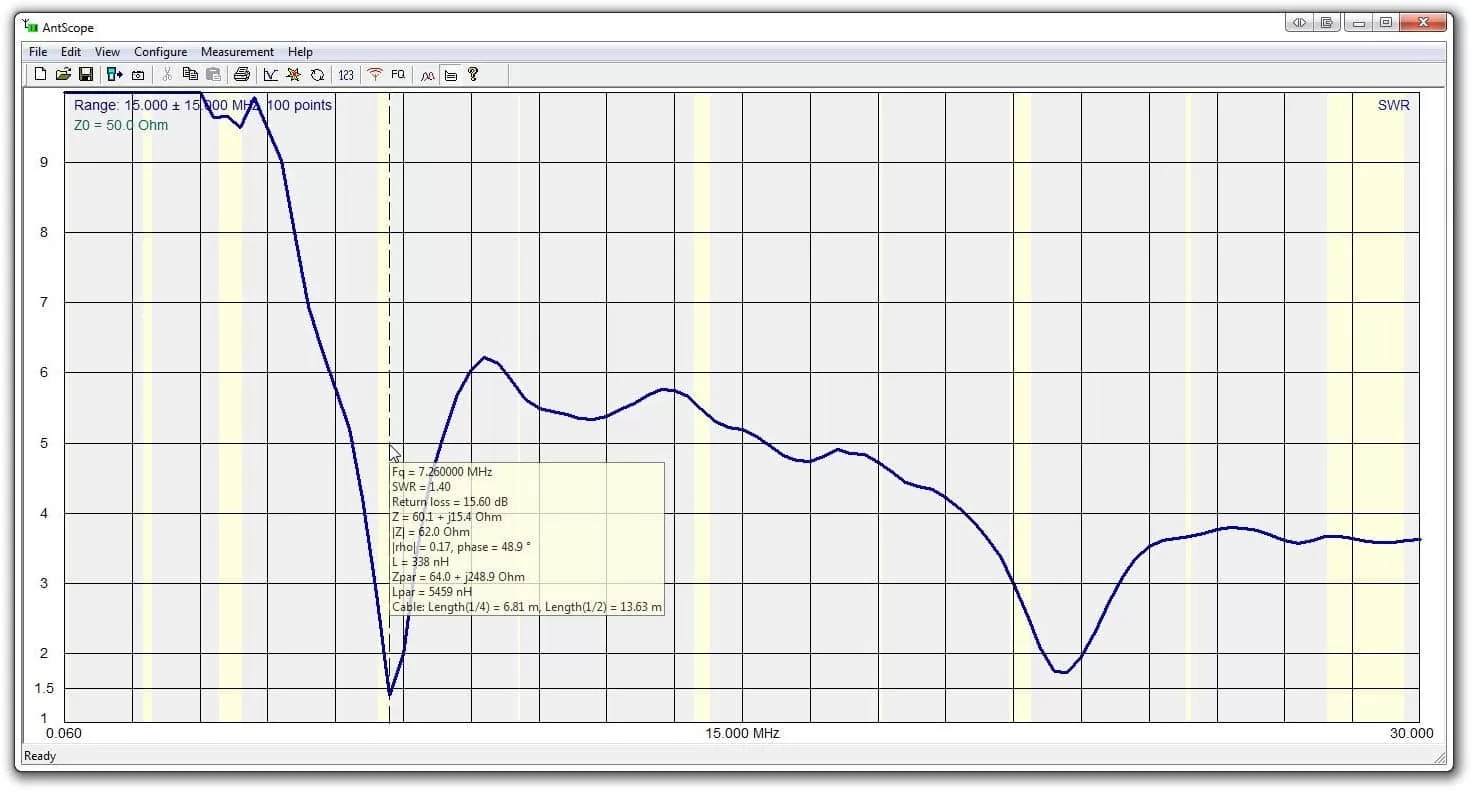

–    SWR chart, 100 points
–    R, X chart, 100 points

Non Volatile memory:
– 10 slots to save measurement results

RF output:
–    Connector type: UHF (SO-239)
–    Output signal shape: square, 0.06 to 35 MHz
–    Output power: +13 dBm (at 50 Ohm load)

Power:
–    Two 1.5V alkaline batteries, type AA
–    Two 1.2V Ni-MH batteries, type AA *
–    Max. 4 hours of continuous measurement, max. 2 days in stand-by mode when fully charged batteries are used
–    When the analyzer is connected to a PC or a DC adapter with USB socket, it takes power from these sources

Interface:
–    320×240 color TFT display
–    6×3 keys on the water-proof keypad
–    Multilingual menus and help screens
–    USB connection to a personal computer

• Dimensions: 103 mm x 207 mm x 37 mm (4.1 in x 8.1 in x 1.4 in)
• Operating temperature: 0…40 °C (32…104 °F)
• Weight: 310 g (10.9 Oz) w/o batteries
• Warranty: 2 years
• GTIN-13: 4820185420099
• RigExpert AA-35 ZOOM is made in Ukraine.
• Specifications are subject to change without notice.
• * Batteries are not included with the analyzer.
