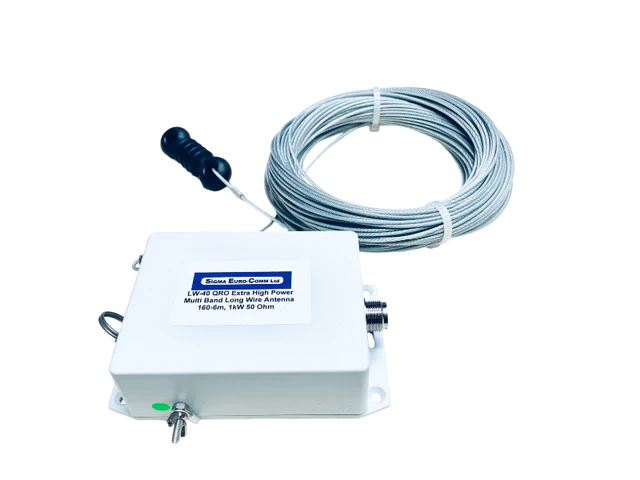

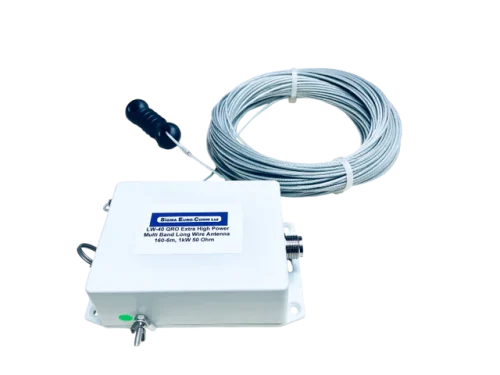

Sigma LW40 Κεραία HF 160 – 6M

Στην καρδιά της σειράς κεραιών Sigma LW βρίσκεται η UNUN 9:1. Αυτό παρέχει ένα σημείο τροφοδοσίας για το στοιχείο ακτινοβολίας μακρού σύρματος και μετατρέπει τη σύνθετη αντίσταση από 450 Ω (+/-) σε κάτι που πλησιάζει περισσότερο στα 50 Ω που αναμένει ο πομποδέκτης σας.
Υπάρχουν τρεις συνδέσεις στο UNUN , ένα SO-239 στο οποίο συνδέετε την ομοαξονική γραμμή τροφοδοσίας και δύο βίδες μηχανής με παξιμάδια πεταλούδας.
Στη μία από αυτές συνδέεται η συρμάτινη κεραία και στην άλλη μπορείτε να συνδέσετε ένα μήκος καλωδίου στη γη.
Αυτή η σύνδεση δεν είναι αυστηρά απαραίτητη, αλλά θα μειώσει τη συλλογή στατικού ηλεκτρισμού και θα παράσχει μια απευθείας σύνδεση με τη γη για κάθε πιθανό χτύπημα κεραυνού ή συσσώρευση στατικού ηλεκτρισμού στον αέρα.
Ο καλύτερος τρόπος για να το κάνετε αυτό είναι να συνδέσετε ένα μήκος καλωδίου σε μια ράβδο γείωσης και να το στερεώσετε στο UNUN σε αυτόν τον ακροδέκτη.
Στερεώστε το σημείο τροφοδοσίας όσο το δυνατόν ψηλότερα – μπορεί να στερεωθεί σε στύλο ή σε τοίχο και στη συνέχεια συνδέστε το άλλο άκρο του καλωδίου σε ένα σημείο όσο το δυνατόν πιο μακριά.
Αυτό γίνεται καλύτερα αν το καλώδιο μπορεί να διατηρηθεί σε ευθεία γραμμή και οριζόντια, αλλά , αν αυτό δεν είναι δυνατό λόγω περιορισμού χώρου, μην απελπίζεστε.
Το σύρμα μπορεί να έχει πόδια, κλίση ή να στερεωθεί με διάφορους τρόπους ώστε να μπορεί να χωρέσει στον διαθέσιμο χώρο.

Το LW-40 θα λειτουργεί σε όλες τις ζώνες HF από τα 160m και πάνω με ένα καλό ATU.
Το άλλο άκρο του ομοαξονικού σας καλωδίου θα πρέπει να συνδεθεί στην ATU και στη συνέχεια από την ATU στον πομποδέκτη σας. Ενεργοποιήστε τον, κάντε τις τελικές ρυθμίσεις συντονισμού και φύγετε.

Οι κεραίες LW-40 είναι κεραίες µε µακρύ καλώδιο τροφοδοτούµενες από το άκρο. Όλες ενσωματώνουν ένα UNUN 9:1 στο σημείο τροφοδοσίας που τους επιτρέπει να τροφοδοτούνται απευθείας με ομοαξονικό καλώδιο 50 Ω.
Το UNUN 9:1 απομακρύνει επίσης το στατικό θόρυβο και παρέχει ένα μονοπάτι συνεχούς ρεύματος προς τη γη. Όλα μπορούν να χειριστούν έως 400W RF (πλήρες όριο του Ηνωμένου Βασιλείου).

Οι κεραίες LW-20 τροφοδοτούνται από το άκρο με μακρύ καλώδιο. Όλες ενσωματώνουν ένα UNUN 9:1 στο σημείο τροφοδοσίας που τους επιτρέπει να τροφοδοτούνται απευθείας με ομοαξονικό καλώδιο 50 Ω.
Το UNUN 9:1 απομακρύνει επίσης τον στατικό θόρυβο και παρέχει ένα μονοπάτι συνεχούς ρεύματος προς τη γη. Όλα μπορούν να χειριστούν έως 400W RF (πλήρες όριο του Ηνωμένου Βασιλείου).

ΣΗΜΕΙΩΣΗ 1: Έκδοση 2 με ημερομηνία 11 Ιουλίου – 2024
Η ονομαστική ισχύς είναι μόνο για διαλείπουσα ερασιτεχνική χρήση (400W CW ή 500W SSB) και όχι για εκπομπή AM ή ψηφιακούς τρόπους δεδομένων (FT-x, RTTY, κ.λπ.) , ή σταθερούς τρόπους δεδομένων φορέα.
Για εκπομπή ΑΜ απαιτείται ένα πολύ υψηλότερο Power Balun.

Η ΣΥΣΚΕΥΑΣΊΑ ΠΕΡΙΛΑΜΒΆΝΕΙ:
1 τεμάχιο κεραίας.
1 τεμάχιο εγχειρίδιο χρήσης στα αγγλικά.
