Sigma G5RV Full Size: δίπολο σύρματος HF για 80 έως 10 μέτρα
Η Sigma G5RV Full Size είναι κεραία σύρματος HF για εκπομπή και λήψη στις ερασιτεχνικές ζώνες από 80 έως 10 μέτρα (3,5 έως 30 MHz). Έχει συνολικό μήκος 31 μέτρα (102 πόδια), αντέχει ισχύ έως 1 kW PEP και παραδίδεται πλήρως συναρμολογημένη, με ανοικτή γραμμή (ladder line), κονέκτορα SO-239 και δύο μονωτήρες dog bone. Κατασκευάζεται στη Μεγάλη Βρετανία από τη Sigma.
Τα δυνατά σημεία με μια ματιά
- Κάλυψη 9 ζωνών HF: 80, 60, 40, 30, 20, 17, 15, 12 και 10 μέτρα (3,5 έως 30 MHz)
- Ισχύς έως 1 kW (1000 W PEP)
- Σύρμα Poly Weave που δεν τσακίζει και είναι ιδιαίτερα ανθεκτικό
- Έρχεται πλήρως συναρμολογημένη, έτοιμη για ανάρτηση
- Τροφοδοσία με ομοαξονικό 50 Ω μέσω κονέκτορα SO-239 (UHF θηλυκό)
- Ανάρτηση οριζόντια ή σε διάταξη ανεστραμμένου V (inverted V)
- Κατάλληλη και για λήψη βραχέων κυμάτων (SWL)
- Κατασκευή στη Μεγάλη Βρετανία, με φύλλο οδηγιών
Κατασκευή και υλικά

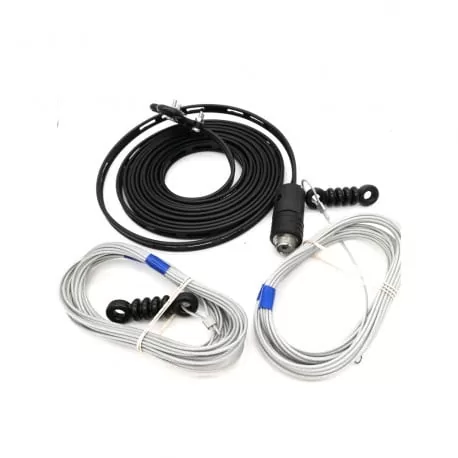

Η κεραία αποτελείται από δύο σκέλη σύρματος Poly Weave των 15,5 μέτρων (51 πόδια) το καθένα, που μαζί δίνουν συνολικό μήκος 31 μέτρα. Το σύρμα Poly Weave δεν τσακίζει κατά το ξετύλιγμα και την ανάρτηση και είναι ιδιαίτερα ανθεκτικό. Στα άκρα υπάρχουν δύο μονωτήρες τύπου dog bone για τη στερέωση σε δέντρο, ιστό ή άλλο σημείο ανάρτησης. Από το κέντρο κατεβαίνει ανοικτή γραμμή (ladder ribbon) μήκους 9,3 μέτρων (30 πόδια και 6 ίντσες), που καταλήγει σε κονέκτορα SO-239.
Τροφοδοσία και ανοικτή γραμμή
Σύμφωνα με τον κατασκευαστή, η ανοικτή γραμμή πρέπει να κρέμεται κατακόρυφα προς τα κάτω, γιατί αποτελεί μέρος του ακτινοβολούντος στοιχείου της κεραίας. Στο SO-239 στο τέλος της γραμμής συνδέεται καλής ποιότητας ομοαξονικό καλώδιο 50 Ω. Ο κατασκευαστής προτείνει μήκος ομοαξονικού 13,7 ή 27,4 μέτρα (45 ή 90 πόδια).
Τοποθέτηση για καλύτερη απόδοση
Για τα καλύτερα αποτελέσματα η κεραία πρέπει να τοποθετηθεί όσο πιο ψηλά γίνεται. Μπορεί να αναρτηθεί οριζόντια ή σε διάταξη ανεστραμμένου V, με το κέντρο σε ύψος τουλάχιστον 11 μέτρων (36 πόδια) από το έδαφος. Ο κατασκευαστής την προτείνει για εγκατάσταση σε κήπο, σε δέντρο ή ιστό, καθώς και σε σοφίτα, όπου η διακριτική εμφάνιση του σύρματος είναι πλεονέκτημα.
Εκπομπή και άδεια
Η G5RV είναι κεραία εκπομπής και λήψης για τις ερασιτεχνικές ζώνες HF. Η εκπομπή στις ζώνες αυτές απαιτεί άδεια ραδιοερασιτέχνη, ενώ για λήψη βραχέων κυμάτων (SWL) μπορεί να χρησιμοποιηθεί από οποιονδήποτε.
Είναι ιδανικό για
- Σταθμούς HF σε ερασιτεχνικές ζώνες, για εκπομπή και λήψη
- Λήψη βραχέων κυμάτων (SWL)
- Εγκατάσταση σε κήπο, σε δέντρο ή ιστό
- Εγκατάσταση σε σοφίτα
Τεχνικά Χαρακτηριστικά
| Μοντέλο | Sigma G5RV Full Size |
| Συχνότητες | 3,5 έως 30 MHz |
| Ζώνες | 80 / 60 / 40 / 30 / 20 / 17 / 15 / 12 / 10 μέτρα |
| Συνολικό μήκος | 31 μ. (102 πόδια) |
| Στοιχεία | 2 x 15,5 μ. (51 πόδια) σύρμα Poly Weave |
| Ανοικτή γραμμή (ladder ribbon) | 9,3 μ. (30 πόδια 6 ίντσες) |
| Μέγιστη ισχύς | 1 kW (1000 W PEP) |
| Τροφοδοσία | Ομοαξονικό 50 Ω |
| Προτεινόμενο μήκος ομοαξονικού | 13,7 ή 27,4 μ. (45 ή 90 πόδια) |
| Κονέκτορας | SO-239 (UHF θηλυκό) |
| Μονωτήρες | 2 x dog bone |
| Ελάχιστο προτεινόμενο ύψος κέντρου | 11 μ. (36 πόδια) |
| Χώρα κατασκευής | Μεγάλη Βρετανία |
Περιεχόμενα Συσκευασίας
- 1 x κεραία G5RV Full Size, πλήρως συναρμολογημένη (σύρμα, ανοικτή γραμμή, SO-239, 2 μονωτήρες dog bone)
- 1 x φύλλο οδηγιών (στα αγγλικά)
